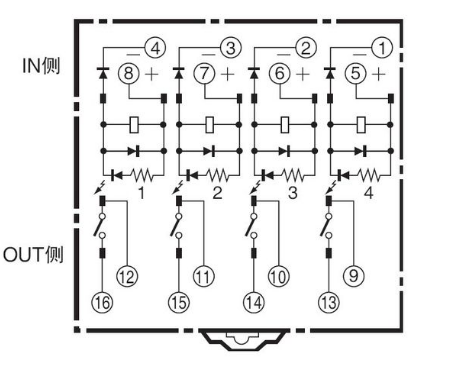

首先，繼電器模組接觸器的13和14應該是接觸器線圈的觸點。當電壓施加到13和14時，中間繼電器立即開始工作。當9和5正常接通，9和1正常斷開，加上電壓時，繼電器開始工作，9和5正常接通，9和1正常接通。如果你的掃描儀是由觸點控制的，那么你只需要把掃描槍的兩根電線分別連接到9和5。輸入信號通過13和14返回到電壓共用端。當中間繼電器工作時，9和5關閉，掃描儀可以工作。這是中間繼電器的連接方法。
